| 材质：H-Q235B | 产地/厂家：天铁 | 仓库：北辰库/天津 |
| 计重方式：理计 |

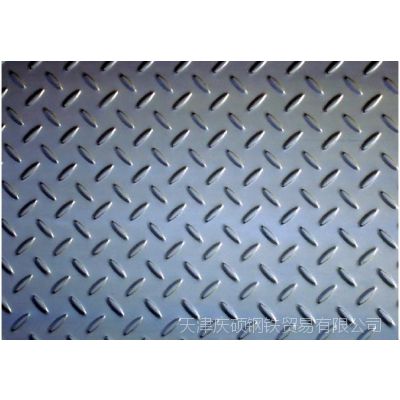

花纹板 介绍
表面带有花纹的钢板称为花纹板，其花纹成扁豆形，菱形，圆豆形，扁圆混合形状。
花纹形状
表面带有花纹的钢板称为花纹板，英文名：diamond plate。其花纹成扁豆形，菱形，圆豆
形，扁圆混合形状，市场上以扁豆形最为常见。产地有：莱钢、日照，本钢，首钢，宁钢，梅钢，鞍钢，太钢，北台等
具体应用
花纹板外形美观，能防滑，强化性能，节约钢材等诸多优点，在交通，建筑，装饰装潢，设备周围底板，机械，造船等领域有广泛应用。一般来说，使用方对花纹板力学性能，机械性能要求不高，因此花纹板质量主要表现为花纹成花率，花纹高度，花纹高差。目前
花纹钢板理论重量表(mm) | ||||||||||||
基本厚度 | 基本厚度允许偏差 | 理论质量(kg/m²) | ||||||||||
菱形 | 扁豆 | 圆豆 | ||||||||||
2.5 | ±0.3 | 21.6 | 21.3 | 21.1 | ||||||||
3．O | ±O．3 | 25.6 | 24.4 | 24.3 | ||||||||
3.5 | 土0.3 | 29.5 | 28.4 | 28.3 | ||||||||
4．O | ±O．4 | 33.4 | 32.4 | 32.3 | ||||||||
4.5 | ±O．4 | 37.3 | 36.4 | 36.2 | ||||||||
5．O | +O．4 | 42.3 | 40.5 | 40.2 | ||||||||
-O．5 | ||||||||||||
5.5 | +O．4 | 46.2 | 44.3 | 44.1 | ||||||||
-O．5 | ||||||||||||
6 | +O．5 | 50.1 | 50.1 | 48.1 | ||||||||
-O．6 | ||||||||||||
7 | 0.6 | 59 | 58 | 52.4 | ||||||||
-O．7 | ||||||||||||
8 | +O．6 | 66.8 | 65.8 | 56.2 | ||||||||
-O．8 | ||||||||||||
注： | ||||||||||||
1．钢板宽度为600～1800mm，按50mm进级；长度为2000～12000mm，按100mm进级。 | ||||||||||||
2．花纹纹高不小于基板厚度0．2倍。图中尺寸不作为成品检查依据。 | ||||||||||||
3．钢板用钢的牌号按GB/T700，GB/T712，GB/T4171规定。 | ||||||||||||
4．钢板力学性能不作***，当需方有要求时，按有关标准规定，也可由双方协定。 | ||||||||||||
5．钢板以热轧状态交货。 | ||||||||||||
市面上常用的厚度从2.0-8mm不等，宽度常见的有1250,1500mm两种。
相关标准
按照花纹钢板***GB/T 3277规定，花纹高度应大于或等于20%基板的厚度。
理论重量计算
花纹板，根据材质（铝合金，不锈钢，普通钢材等）不同，花纹形状不同，每平米理算重量也不同。
